H550 北斗短报文定位模组

H550 北斗短报文定位模组类别：北斗短报文模组系列

产品简介：

H550北斗三号短报文&定位模组，集成北斗三号短报文通信、北斗二号短报文通信和北斗三号定位功能，且集成天线单元的一体化北斗模组。产品采用高度集成化设计，包括北斗短报文的天线单元，低噪放、上下变频、功放、基带等处理单元，外部仅需连接供电接口、IC卡接口、串口，即可形成二次开发方案，简洁高效。主要客户群体：北斗车载、船载、数传等集成度要求高的终端厂商。

在线咨询订购热线：13717918962

咨询客服，我们为您推荐适合的卫星通信终端产品！

产品介绍

主要功能

1、支持北斗三号短报文通信
2、同时支持北斗二号短报文通信
3、同时支持2张北斗用户卡,一张北斗二用户卡，一张北斗三用户卡
4、北斗+GPS双模定位功能

产品特性

1、集成天线、射频、基带核心电路，二次开发更简单。
2、模块集成3频点天线，易于集成，避免客户面对难度较大的天线匹配问题。
3、低功耗电源设计，系统电源3.8V，功放电源12V。
4、内置5W功放，使得北斗短报文通信更加可靠。

功能框图

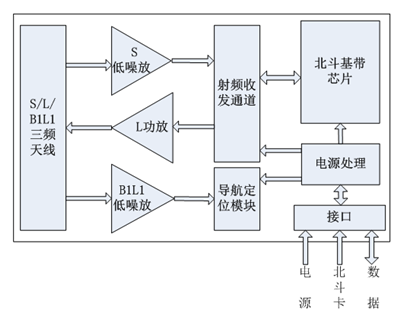

H550模块原理框图如下，模块主要由三频天线、RDSS低噪放、RDSS功放、RDSS基带、RNSS低噪放、RNSS接收模块、电源电路等部分组成。

性能指标

物理特征
尺寸	68mm * 68mm * 10.1mm
重量	65g
RDSS技术指标
工作频率	S: S1、S2C_d、S2C_p L: Lf0、Lf1、Lf2
接收信号门限功率	北斗二号：≤ -127.6dBm, 误码率：≤1×10-5 北斗三号: a)对于专用段24kbps信息帧，误码率：≤1×10⁻⁵(信号功率-123.8dBm) b)对于专用段16kbps信息帧，误码率：≤1×10⁻⁵(信号功率-127.5dBm) c)对于专用段8kbps信息帧，误码率：≤1×10⁻⁵(信号功率-130.0dBm)
接收通道数	北斗二号：10 北斗三号：14
首捕时间	≤2S
失锁重补时间	≤1S
功放输出功率	5W，≥37dBm
载波抑制	≥30dBc
调制相位误差	≤3°
短报文长度	北斗二号：最大120个汉字；北斗三号：最大1000个汉字；
抗窄带干扰	≥60dB
软件接口协议	2.1扩展协议
RNSS 技术指标
工作频率	BD-B1 GPS-L1
首次定位时间	冷启动：≤35s 热启动：≤1s
定位误差	水平10m，高程10m（95%， PDOP≤4，重点区域）
测速精度	0.1m/s
定位测速更新率	1Hz
定位模式	1）单B1定位 2）单L1定位 .3）B1L1兼容定位
软件接口协议	2.1协议
电源
供电电压	3.7V~4.0V 12V~13V
待机功耗	1.7W
发射功耗	≤16W (5W功放，持续时间：最大约1500ms)
接口特性
通讯端口	RDSS 串口1路 RNSS 串口1路
串口波特率	RD默认115200bps RN默认9600bps，
智能卡接口	北斗智能卡接口2张北三1张，北二1张
环境指标
工作温度	-40℃～ +70℃
存储温度	-50℃～ +85℃
湿热	能在为+45℃，相对湿度为95%的环境下正常工作。
振动	承受GJB 150.16A-2009中“第10类低限完整性试验”，而具有保持结构和性能完好的能力

接口定义

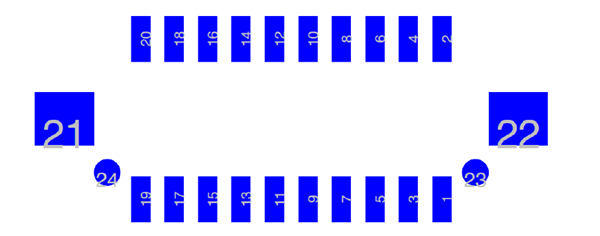

模块接口定义如下图，接插件型号为：Neltron公司的1254SMB-20，接插件公司官网为：http://www.neltron.com.tw/en/default.asp

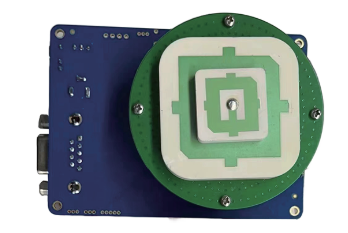

产品外观图

结构尺寸

模块主体是一个正方形结构，体积约68mm*68mm*10.1mm，模块采用四个固定孔安装，外部接口使用排线进行连接。

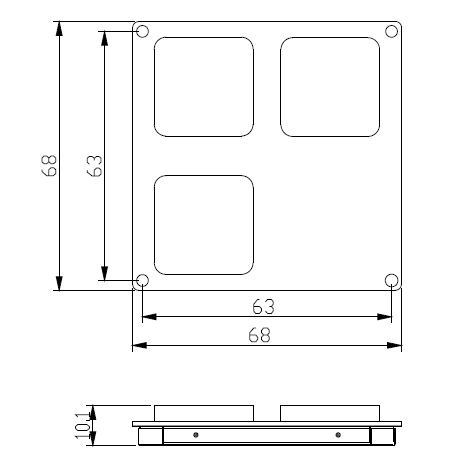

图3 模块尺寸图

电气特性

1）正常待机电流，3.7V / 460mA。
2） 12V功放发射时模块电流1.5A，设计时请考虑电源电流预留部分余量，建议电源可提供2A等以上电流。

表7-1 直流电气特性

参数	最小值	典型值	最大值	单位
VCC_12V	11.8	12	13	V
工作电流3.7V（待机）	450	470	490	mA
发射电流	1.3	1.5	1.7	A

参考电路

接口参考电路

底板接口建议使用Neltron公司的1254SMB-20插座（与模块外部接口同一型号），使用排线进行连接，排线长度选择尽量短的长度，避免使用过长的排线，造成功放所需大电流情况下的电压压降，建议客户可以按照图7-1进行底板插座端口设计（注意底板管脚顺序与模块管脚顺序）。

图4 接口参考电路

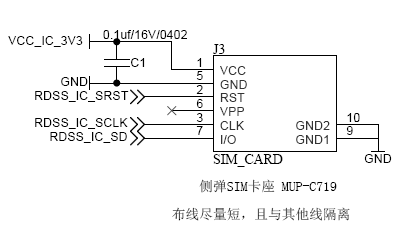

SIM卡电路参考电路

图8-3 SIM卡参考电路

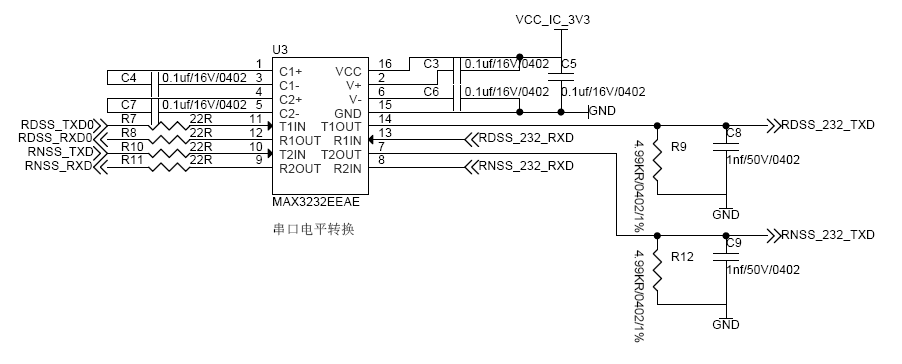

串口电平转换电路

图8-4 串口电平参考电路

模块VCC_12V电源电路

模块VCC_12V在模块内稳压到5V，供放法发射使用，由输入电压稳压到5V，该芯片可提供最大5A电流，满足模块发射时大电流的需要。

注意事项

1、严格按照电气特性表中的规定电压范围进行供电，特别是VCC_12V，切勿超出13V，否则容易永久烧毁功放。
2、模块安装过程中注意防静电处理，避免静电损坏模块。
3、严禁带电插拔接口线缆，会造成SIM卡或者模块受损。
4、若串口数据收发不正常，请检查串口号选择是否匹配、串口RX/TX是否接反、以及波特率设置是否正确等问题。
5、注意模块天线应在室外无遮挡或者室内南向窗户使用，否则将会出现北斗无信号等无法使用等问题。

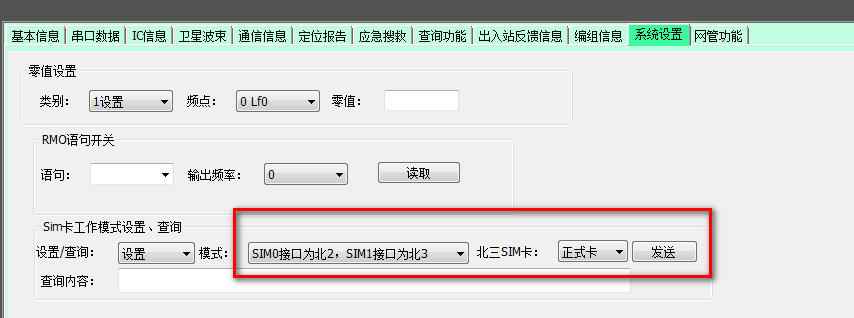

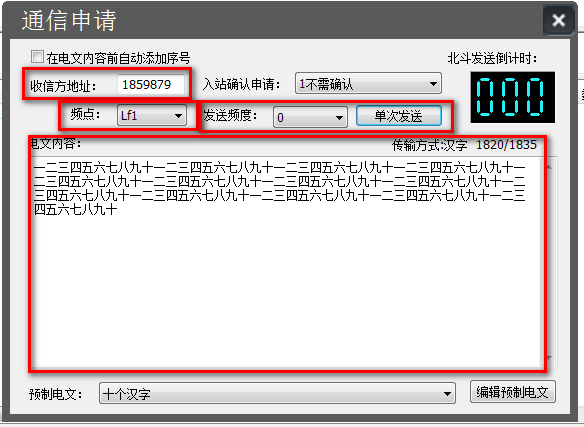

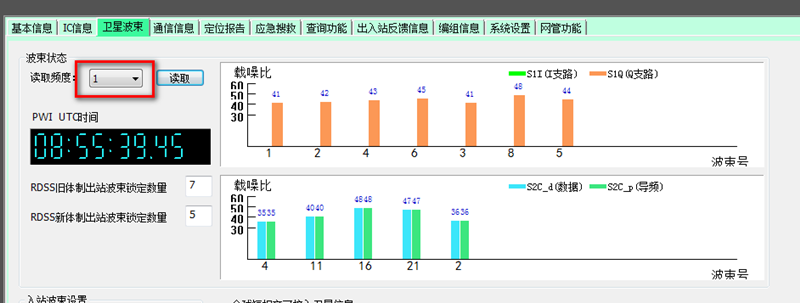

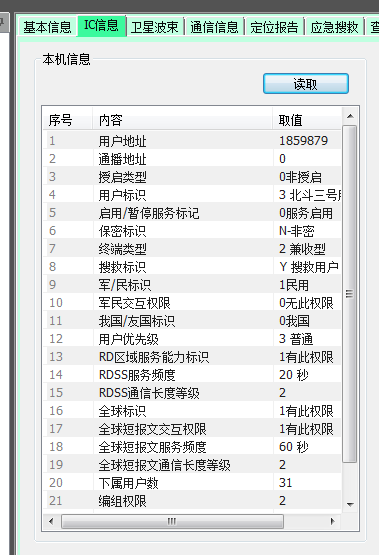

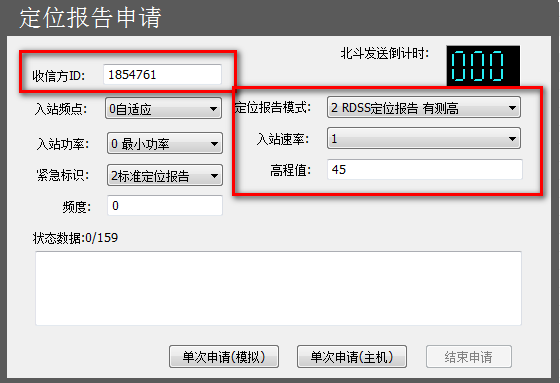

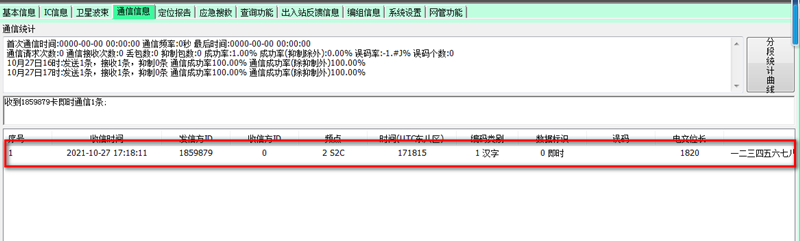

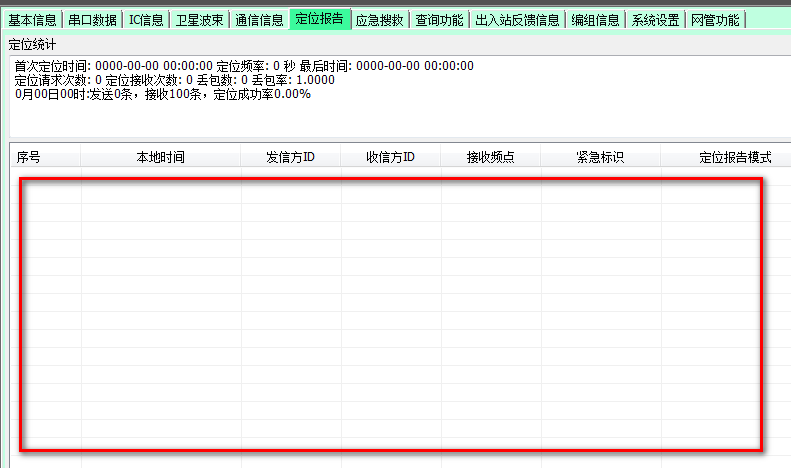

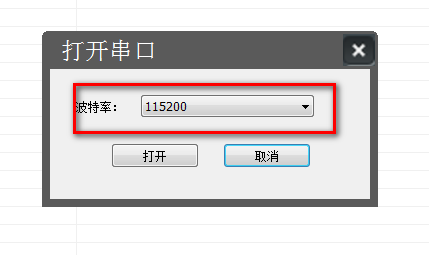

测试软件说明

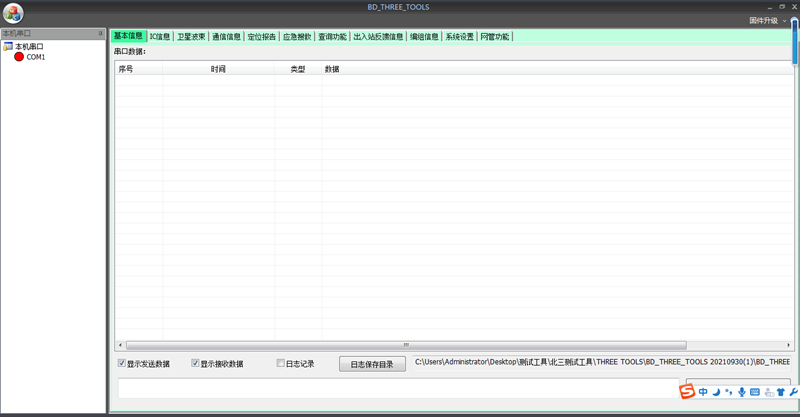

1、首先打开配套的北斗三测试工具软件图标BD_THREE¬_TOOLS。
